«Gems4u» — интернет-магазин полудрагоценных камней
Розовый еще не значит РУБЕЛЛИТ

Розовый еще не значит РУБЕЛЛИТ

Одним из очень рaспространенных заблуждений является "привычка" называть все подряд достаточно темныe розовые турмалины рубеллитами. Рубеллитов на рынке предлагается в сотни раз больше, нежели их находят и добывают в реальности.

Драгоценный камень рубеллит по редкости среди турмалинов уступает лишь "параибе" и "лауреллиту", и превосходит также не часто встречающийся "индиголит" (с ним тоже творится много "интересного", но об этом позже).. Большинство современных "рубеллитов" были получены следующим образом:

1. Термическая обработа темных желтых, оранжевых, коричневых турмалинов превращает их в достаточно светлые, очень часто с сильным оранжевым вторичным оттенком, розовые турмалины.

2. Жесткое гамма-обмучение очень сильно интенсифицирует их цвет.

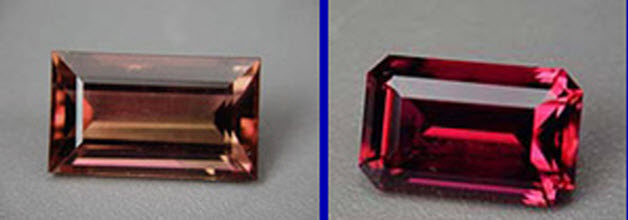

Розовые турмалины "ДО" у "ПОСЛЕ" облучения(камни из одной испытательной ограночной партии)

3. Повторная термическая обработка удаляет оранжевый надцвет и фиксирует полученный облучением цвет. Без термической фиксации новоявленные "рубеллиты" могут обладать стабильным цветом, а могут (совершенно непредсказуемо) постепенно и достаточно быстро обесцветиться.

Для опытного глаза такие облагороженные новоделы-рубеллиты отличаются от рубеллитов настоящих. В их окраске отсутствует "неоновость", свойственная истинным рубеллитам. Не зря же рубеллиты иногда называют также "Красными параиба-тип турмалинами".

Природный рубеллит является красным, красно пурпурным или пурпурно красным турмалином, цвет которого обусловлен наличием примесей лития, примеси железа и магния могут присутствовать, но могут и полностью отсутствовать, а также включениями марганца, причем последнего должно быть не менее 1.4% весовых для придания той самой "неоновости" цвету камня. В облагороженных "рубеллитах"- турмалинах не всегда в регистрируемом количестве присутствует литий, и всегда в "недостаточном" для "рубеллитовости" количестве присутствует магний, а марганец входит в состав кристаллической решетки.

Истинные рубеллиты тоже иногда подвергают термическому облагораживанию, но очень в "мягком" температурном режиме, исключительно в нейтральной среде, и только с целью осветления слишком темных камней.

Обычные розовые турмалины - тоже очень красивые драгоценные камни, но все же... Разница в стоимости достаточно высока, чтобы платить "рубеллитовые" цены за "нерубеллитовые"турмалины.



Рубеллиты:



Розовые турмалины:

То же можно сказать и о многих коллекционных кристаллах "рубеллитов". Во первых - нет такого, собственно говоря, минерала, и кристалл не может быть рубеллитом, пока его не огранили - это название принадлежит ограненному драгоценному камню. Следует также помнить, что любой кристалл визуально выглядит намного темнее, чем "будущий" ограненный из него драгоценный камень. И кажущаяся "цветовая рубеллитовость" такого кристалла почти наверное исчезнет после огранки.

Основные идентификационные признаки рубеллита:

1. Красный, красно-пурпурный и пурпурно-красный оттенки, тон не ниже средне светлого, насыщенность цвета не  ниже средней. Для материала с месторождений Малханского поля характерен также вторичный фиолетовай оттенок;

2. Обязательно, четко идентифицируемое наличия лития в химическом составе. Для рубеллита литий является одновременно и кристаллообразующим элементим, и основным агентом-хромофором. В составе обычных розовых турмалинов хромофором является марганец, а наличие лития, как правило, не регистрируется вообще;

3. И оттенок, и тон, и насыщенность оттенка рубеллита остаются НЕИЗМЕННЫМИ при любом освещении - и при дневном свете, и про флюоресцентном, и при искуствнном освещении. Обыкновенный розовый турмалин при искуственном освещении начинает выглядеть ярче и темнее, но в то же время у него проявляется коричневатый "андертон" (снижается визуальная насыщенность оттенка);

4. Суммарное рассеивание и поглощение проходящего света при отсутствии видимых невооруженным глазом включений - не ниже 60% (у ординарных турмалинов - как правило не выше 50%), обусловлено развитой сетью трубчатых газовых включений;

5. Относительная плотность (удельный вес) 3.06 - 3.08;

6. Концентрация Мn (Mn3+), как правило, не ниже 1.4%, при том, что Mn не входит в состав кристаллической решетки, является не примесью, а включением, и может быть удален, частично или полностью, из размельченного мелкодисперсного материала путем кислотного травления. Обработка обычного розового турмалина кислотой не приводит к заметному изменению содержания Mn, если Mn содержался в материале изначально;

7. Сильная вторичная внутренняя интерференция, обусловленная наличием тонкой пленки Mn2O3 по поверхностям газовых включений, в особенности газовых трубок. Наличие пленки и сам оптический эффект вторичной интерференции визуально идентифицируются при обледовании под микроскопом с совмещенным поляризационным фильтром.
